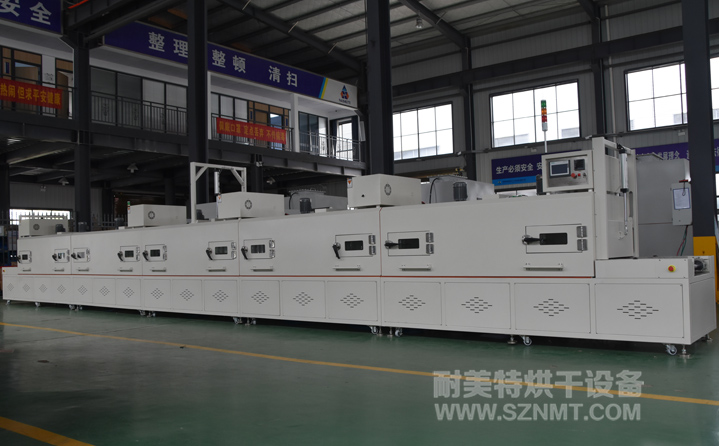

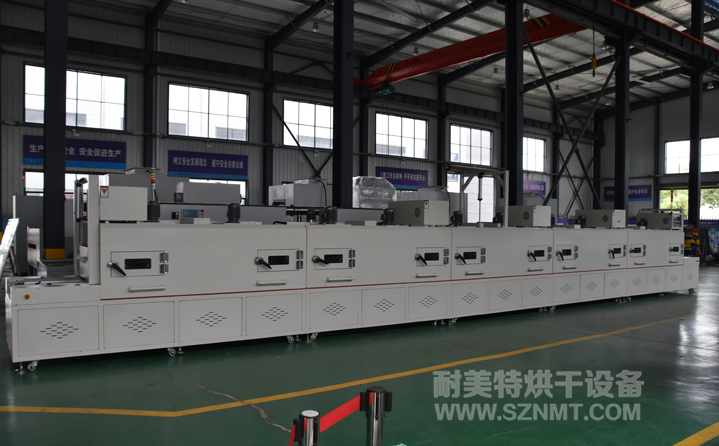

一、汽車電容灌膠固化隧道爐烘干線固化工藝
1.工裝板尺寸：W610*L470mm，托個托盤可放置2*7=14件產品；
2.電容器高度250mm；
3.固化溫度105℃；
4.固化時間：可設置；
5.要求：烘道平整，保證電容灌注面無明顯高低偏差；
二、汽車電容灌膠固化隧道爐烘干線主要技術參數
１、內尺寸：固化區進料口高300mm，固化區長12000mm；輸送帶內寬620mm；
２、外形尺寸（約）：總長13600*高1650*寬1200mm，輸送帶離地高800±25mm；固化區分五段控制，每段長2400mm可獨立運風、控溫；
３、溫度范圍：室溫～+150℃；
４、溫度波動度：±1℃；
５、升溫速率：10℃/min,可階梯程序升溫，每段升溫速率10℃/min可調節；
６、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外；
７、熱風循環方式：兩側底部出風，頂部回風；根據以往我們做過的很多案例來判斷，托盤無孔實心托板也是可以的，不會影響產品固化效果。
三、汽車電容灌膠固化隧道爐烘干線爐體結構特征
１、外殼材料：采用1.5mm冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗。
２、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
３、隔斷門：第四段溫區前端裝有一扇升降隔斷門，手動控制自動升降；門上帶聯動報警輸出，輸送時此門一定是上升狀態；
四、汽車電容灌膠固化隧道爐烘干線培訓
免費進行技術培訓；
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較小；
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
