催化劑燒干與焙燒高溫烘箱生產工藝要求：
1、產品描述

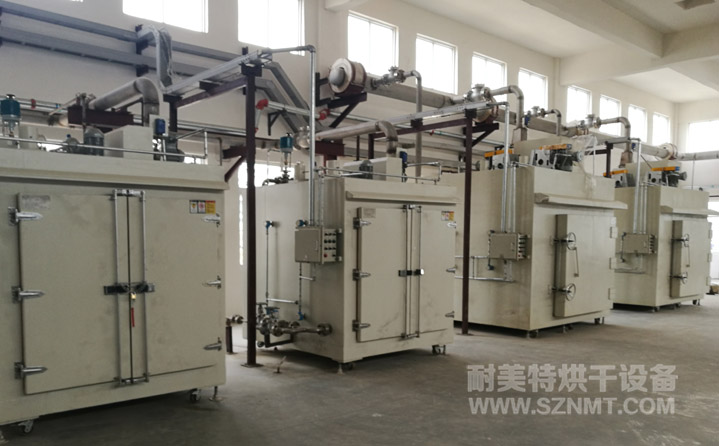

（1）4臺催化劑烘干箱設備由設備主體、推車、拖車、以及排濕、進氣裝置組成，旨在實現對催化劑進行快速烘干。
（2）將催化劑顆粒均勻平鋪在托盤內，人工將托盤擺放在推車上，推車每層擺放8個托盤，共8層托架。人工通過拖車將推車送入爐內。在工藝要求的溫度條件下進行快速烘干。經過初步烘干處理后，由人工將推車?yán)酵宪嚿?，等待轉入焙燒爐。
（3）烘干箱采用熱風循環方式烘干，可保證在整個干燥過程中溫度場和速度場的均勻性和穩定性。
2、生產周期
（1）烘干工作時間12小時，烘干溫度120℃可調。預計產能為600Kg/車。產品采用托盤平鋪方式放置。
（2）產量計算：64個托盤*（0.62m*0.44m*0.04m）=0.7m3。
（3）托盤采用1.5mm厚，材質使用310S不銹鋼，底面和四周沖孔，孔徑為Φ2mm，孔距為4mm，四周卷邊增加強度。
3、產品合格率
產品焙燒合格率為100%。
4、設備保證指標
（1）賣方保證烘干箱內的控制溫度在30～120℃之間可調，控制精度不超過±2℃（恒溫帶）。
（2）主體設備使用壽命不低于15年；設備年可用率大于等于95%。
5、烘干箱設備簡介及參數
5.1、主要參數
（1）內膽尺寸：寬1.5m，深2m，高1.4m
（2）外形尺寸：寬2m，深2.13m，高1.9m
（3）溫度范圍：室溫～120℃可調
（4）溫度均勻性：≤±2℃(空載)
（5）溫度波動度：≤±2℃
（6）升溫速率：≤8℃/min
（7）電源、總功率：三相五線制，380V，50HZ，5KW左右
（8）烘干箱內可存放1輛推車。推車配置耐高溫角輪（定向輪、萬向輪各2個），推車?yán)锩姘惭b限位柱用于定位里面托盤，兩側配有L形托架，用于支撐及左右限位托盤。進出口裝有手動爐門。頂部部置循環風機、蒸氣換熱器等裝置，排廢風機安裝在爐體頂部。
| 獨特性能 | 客戶可選配置 |
|
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵；
雙重超溫保護,安全更可靠；
內部熱風循環，烘烤物件受熱均勻；
升溫時間快,溫度穩定精準；
國內一流的隔熱、斷熱、保溫技術，密封效果優；
機體外殼溫度低，對室內環境溫度影響較?。?/div>
多種加熱及運風方根據產品設定；節能省電、安全環保。
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  |
日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  |
日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  |
進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  |
進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  |
IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
| 料盤形式 |  |
 |
 |
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |  |
 |
 |
| 千層架推車 | 推車+托盤 | 子母推車 |
